Cách load nét in trong CAD cực chi tiết, đơn giản, hiệu quả

I. Cách load nét in trong CAD

1. Hướng dẫn nhanh

Chuẩn bị tệp tin nét in (File này nằm trong thư mục NET IN / sxcad )

Chuẩn bị tệp tin nét in > Chọn tệp tin cần chèn và bấm Ctrl + C > Chọn Plot Style Manager trong menu File > Bấm Ctrl + V để dán tệp tin đã sao chép.

2. Hướng dẫn chi tiết

Bước 1: Chuẩn bị sẵn các tệp tin nét in có định dạng .ctb (AutoCAD Color-dependent Plot Style Table File).

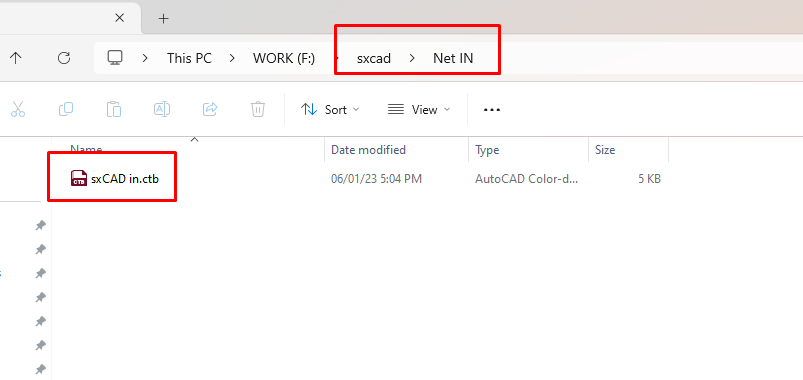

Chuẩn bị tập tin CTB

Bước 2: Chọn các tệp tin CTB cần chèn, nhấp chuột phải và chọn Copy hoặc bấm tổ hợp phím Ctrl + V để sao chép tệp tin

Sao chép tệp CTB cần chèn

Bước 3: Tại tệp tin CAD đang làm việc, bạn tìm File trên thanh menu và chọn Plot Style Manager để vào thư mục chứa Plot Style.

Chọn Plot Style Manager để vào thư mục Plot style

Bước 4: Tại thư mục này, bạn bấm tổ hợp phím Ctrl + V để dán các tệp tin CTB đã sao chép trước đó vào.

Dán tệp tin CTB

Khi in thì chọn sxCAD In.ctb
